EXAIL

Alimentation WAP « Wireless Access point » WIFI 6E

AERONAUTIQUE

Fonction : ingénieur conception
Durée mission : juin 2021 – septembre 2024 (40 mois)

Cadre du projet

  • Nouvelle génération de WAP selon la norme WIFI 6E 6GHz
  • Alimentation pour électronique WAP, Switch Ethernet et SOM (system on a module)
  • Contrainte de rendement (puissance d’entrée calibrée)
  • Réseau avionique 115Vac 360-800 Hz monophasé
  • Tradeoffs d’architecture, conception préliminaire, conception détaillée et préqualification
  • Développement « from scratch »
  • Développement in situ/ ex situ (laboratoire SSEP)

Performances techniques

  • Conversion AC/DC PFC, entrée 115VAC, sortie 200VDC
  • Conversion DC/DC isolée FLYBACK avec redressement synchrone, entrée 200VDC, sortie 12VDC
  • Sortie 12VDC redondée
  • Puissance 35W
  • Post converters DC/DC haut rendement

Développement

  • Etudes fonctionnelles (simulation SIMPLIS/SIMETRIX, Mathcad), analyses (fiabilité, thermique (EPSILON), CEM)
  • Rédaction des documents (spécification technique, documentation PDR/CDR, justificatifs de conception, note de contraintes CAO, procédure de tests)
  • Suivi CAO du placement, routage et câblage
  • Suivi fournisseur des bobinages

Laboratoire (SSEP)

  • Réalisation des maquettes PFC, Flyback et post converters DCDC
  • Réalisation des prototypes de bobinages (inductance PFC, transformateurs Flyback)
  • Mise au point fonctionnelle et mesures (asservissement, distorsion harmonique, inrush current, power factor, optimisation de rendement, optimisation des bobinages)
  • Mesures thermiques et EMC émissions conduites
  • Test diélectrique

Préqualification

  • Laboratoire EMITECH : normes réseau électrique et EMC

Normes applicables

  • AIRBUS ABD0100g2 - BOEING DO160 787B3-0147 D3-36440
Alimentation WAP WIFI 6E

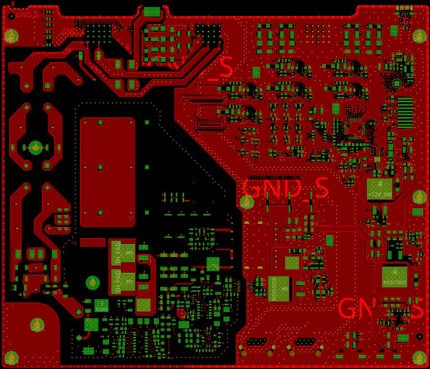

Alimentation WAP WIFI 6E
