SAFRAN ACTUATOR SYSTEM

Alimentation actionneur siège avion

AERONAUTIQUE

Fonction : chef de projet / concepteur
Durée mission : mai 2011 – avril 2016 (60 mois)

Cadre du projet

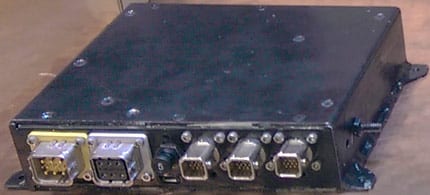

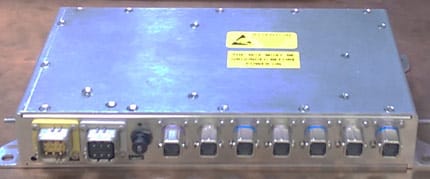

  • Nouvelle génération de boîtiers alimentation pour actionneur siège
  • Définition architecture, conception préliminaire, conception détaillée, pré-qualification
  • Réseau avionique 115Vac 360-800 Hz monophasé
  • Contrainte de poids et de consommation à vide
  • Environnement thermiques contraint (convectif naturel faible)

Performances techniques

  • Puissance 150VA et 300 VA
  • Bus de sortie 28Vdc + auxiliaires
  • Conversion AC/DC PFC interleaved (brevet), entrée 115VAC, sortie 200VDC
  • Conversion DC/DC isolée Forward actif clamp ZVS, entrée 200VDC, sortie 28VDC
  • Conversion DC/DC FLYBACK auxiliaire, entrée 200VDC, sortie 12VDC

Développement

  • Définition de l’architecture
  • Etudes fonctionnelles (simulation SIMPLIS/SIMETRIX, Mathcad), analyses (thermique (EPSILON), CEM)
  • Suivi CAO du placement, routage et câblage
  • Rédaction des documents (spécification technique, documentation PDR/CDR, justificatifs de conception, note de contraintes CAO, procédure de tests)

Laboratoire (ZODIAC et SSEP)

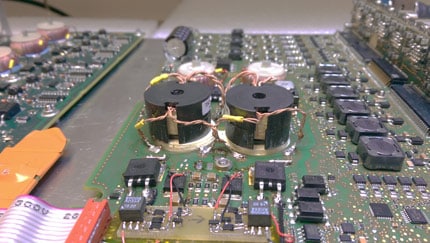

  • Réalisation des maquettes PFC, Flyback et post converters DCDC
  • Réalisation des prototypes de bobinages (inductances de filtrage, inductance PFC, transformateurs Forward, transformateur Flyback)
  • Mise au point fonctionnelle et mesures (asservissement, distorsion harmonique, inrush current, power factor, commande MOSFET, optimisation de rendement, optimisation des bobinages)

Préqualification

  • Laboratoire ZODIAC: thermique, normes réseau électrique et EMC

Normes applicables

  • Normes AIRBUS : ABD0100 -2520M1F001200
  • Normes BOEING : D0160 -787B3-0147 -D6-36440

Brevet

  • Convertisseur de courant alternatif en courant continue – FRA 1650663
