SAFT

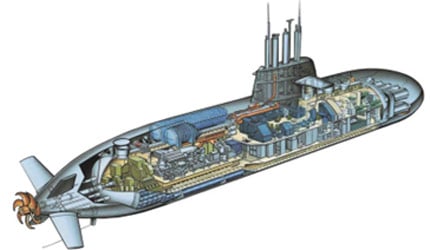

Système batterie pour application sous-marine

DEFENSE

Fonction : ingénieur système électrique
Durée mission : octobre 2016 – septembre 2020 (36 mois)

Cadre du projet

  • Nouvelle génération de système batterie utilisant la technologie Lithium Ion sLFP

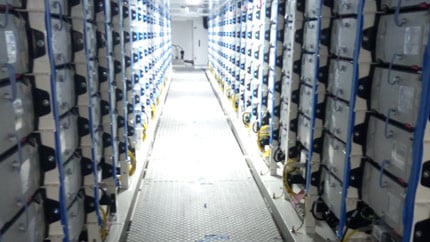

  • Construction modulaire (strings parallélisées constituées de modules baterrie sérialisés)
  • Puissance nominale 3.3MWh (44 strings)
  • Réseau DC 540V 387Ah/string

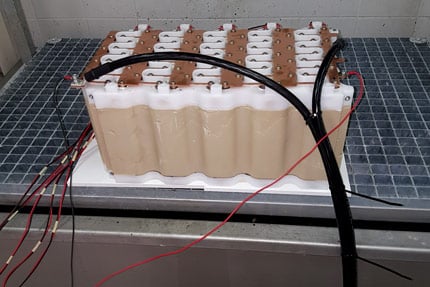

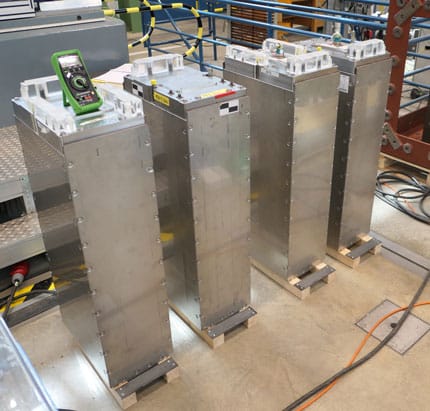

  • Module batterie 9P20S
  • Contrôle électronique par BMS (Battery Management System)

Développement

  • Etude des protections fusible élément (100A 80V) et fusible module batterie (200A 600V)

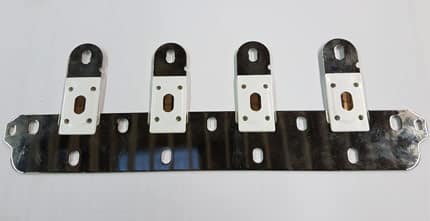

  • Concept de fusible élément intégré au busbar (MERSEN)
  • Caractérisation des fusibles et de la sélectivité en laboratoire externe (MERSEN)
  • Etude de sélectivité entre les différentes protections du système
  • Dimensionnement, modélisation et caractérisation des busbars
  • Modélisation du système électrique batterie sous SPICE
  • Développement de modèle électrique d’un module batterie (élément batterie (FEM à coulométrie) + busbar + fusibles)
  • Analyse des scénarios de court-circuit dans le système
  • Analyse de dispersion des courant dans un pack batterie 9P en charge/décharge
  • Trade off des technologies de capteur de courant 200A (Flux gate et shunt)

Laboratoire (SAFT)

  • Caractérisation statique et dynamique des capteurs de courant, (température, champ magnétique externe, court-circuit), développement interface de contrôle Labview
  • Essais abusives, comportement batterie Lithium Ion sur overcharge, overdischarge et court-circuit interne/externe
  • Coordination de l’isolement électrique appliqué au système
  • Rédaction des plan de tests et rapport d’essais
  • Rédaction des dossiers de justificatif de conception
  • Expertise CEM, mise en protection du système batterie lors du couplage avec le chargeur (Projet Yacht)

Normes applicables

  • IEC 60664 (-1/-5) coordination des isolements électriques
  • IEC 61508 sécurité fonctionnelle des systèmes électriques/électroniques
